通译百科：担体

含光混世贵无名,孤高何用比云月

担体

查询结果如下：

详细条目英文搜索 <<快速查询：

催化剂载体又称担体（support），是负载型催化剂的组成之一，是催化剂活性组分的骨架，支撑活性组分，使活性组分得到分散，同时还可以增加催化剂的强度。但载体本身一般并不具有催化活性。多数载体是催化剂工业中的产品，常用的有氧化铝载体、硅胶载体、活性炭载体及某些天然产物如浮石、硅藻土等。常用“活性组分名称-载体名称”来表明负载型催化剂的组成，如加氢用的镍-氧化铝催化剂、氧化用的氧化钒-硅藻土催化剂。

>分类

催化剂载体种类较多，有金属氧化物载体、分子筛载体及其他载体。

>作用

主要体现为：

（1）固定TiO2、防止流失、易于回收和提高TiO2的利用率；

（2）增加TiO2光催化剂整体的比表面积；

（3）提高光催化活性。因为某些载体可与TiO2发生相互作用，有利于E－H+的分离并增加对反应物的吸附，同时实现载体的再生；

（4）提高光源利用率。如将TiO2制成薄膜后，催化剂表面受到光照射的催化剂粒子数目增加；

（5）将催化剂用载体固定，便于制成各种形状的光催化反应器。

光催化剂载体首先要求能改善所担载的物质的组织结构（如增加孔隙、表面积等），同时由于光催化剂是靠光和催化剂的结合来发挥催化作用的，只有被光激活的催化剂才具有光催化效果。因此，良好的光催化剂载体应具有以下特点：具有良好的透光性；在不影响TiO2催化活性的前提下，与TiO2颗粒间具有较强的结合力；比表面积大；对被降解的污染物有较强吸附性；易于固液分离；有利于固－液传质；化学惰性等。

>种类

国内外研究较多的催化剂载体有：SiO₂，Al₂O₃、玻璃纤维网（布）、空心陶瓷球、海砂、层状石墨、空心玻璃珠、石英玻璃管（片）、普通（导电）玻璃片、有机玻璃、光导纤维、天然粘土、泡沫塑料、树脂、木屑、膨胀珍珠岩、活性炭等。

>天然矿物

天然矿物类物质本身具有一定的吸附性和催化活性，且耐高温，耐酸碱，常被用作催化剂的载体。已被用作TiO₂载体的有硅藻土、高岭土、天然浮石和膨胀珍珠岩等。刘勋等研究了几种不同天然矿物（硅藻土、蛭石、高岭土、膨润土、硅灰石和海泡石）与纳米TiO₂的复合。结果表明，在6种天然矿物所制得的复合材料中，以海泡石光催化降解效率最高，作用6h后，对甲基橙光降解率达到98%。其次是硅藻土和硅灰石，分别达到87%和85% 。且光催化降解效率与天然矿物吸附能力呈一一对应关系。陈爱平等以轻质绝热保温建筑材料膨胀珍珠岩作载体，制得了能长时间漂浮于水面的纳米TiO₂负载型光催化剂，用于水面浮油的太阳光光催化降解。周波等采用天然浮石为载体负载TiO2作光催化剂，利用高压汞灯为光源对有机磷农药的光催化降解进行了研究。结果表明，浓度为1.2×10 mol·L的农药光照2h左右可完全被光催化氧化为PO₄。

>吸附剂

这类载体为多孔性物质，比表面积较大，是使用最为广泛的一类载体。用作负载TiO2的吸附剂类载体主要有

《img_ommitted_1》

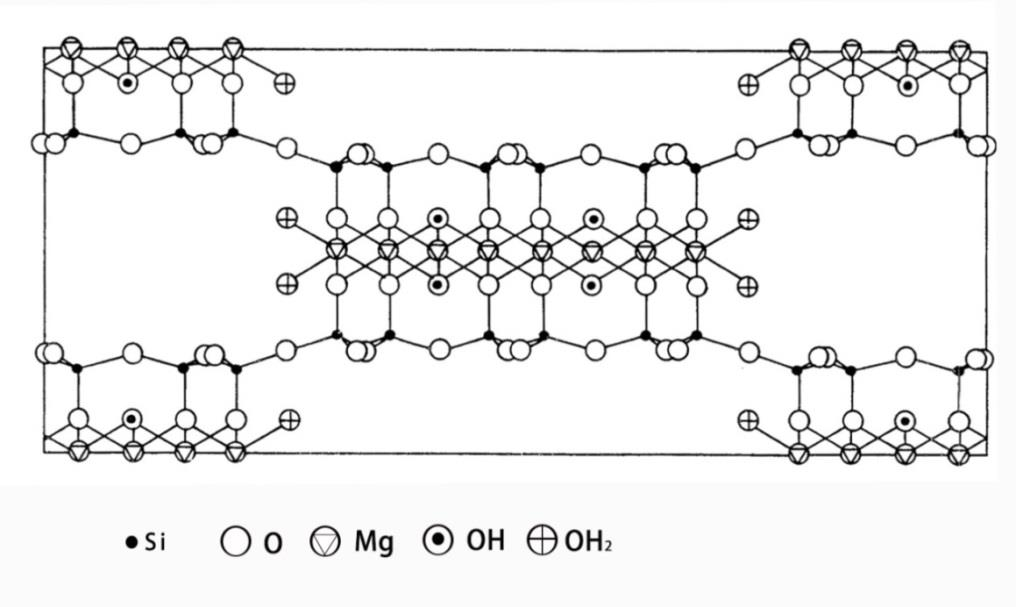

海泡石结构示意图

活性炭、硅胶、多孔分子筛等。吸附剂类载体可以获得较大的负载量，可以将有机物吸附到TiO2粒子周围，增加界面浓度，从而加快反应速度。崔鹏等将活性炭负载到TiO2膜作为光催化剂对甲基橙水溶液进行了光催化降解试验。结果表明，与商品化的TiO₂微粉光催化剂的降解性能相比，其降解速率较高，由于TiO₂/C光催化剂中活性炭良好的吸附性能，使得光催化反应体系内产生了吸附－反应－分离的一体化行为，提高了光催化速率。国外的V.M.GuNk等研究表明，在不同负载量下，TiO₂在硅胶表面均没有形成连续涂层；TiO₂和SiO₂之间的作用力包括氢键、静电力和少量的Si－O－Ti键，SiO₂抑制了TiO2从锐钛型向金红石型的相变。国内的郑光涛等采用溶胶－凝胶法将改性后的高效TiO₂光催化剂负载于球形硅胶上，得到了具有混晶结构、大比表面积、高活性的纳米TiO2光催化剂。负载后的催化剂在紫外区具有强的吸收，比表面积达到379.8m·g。郑珊等合成了TiO₂呈单层分散或双层分散状态的多孔分子筛MCM－41。结果表明，负载后，MCM－41孔道表面的SiO2以化学键相连生成Si－O－Ti键。

>玻璃

玻璃价廉易得，具有良好的透光性，便于设计成各种形状，引起了研究者的重视。用于TiO₂光催化剂的载体有玻璃片、玻璃纤维网（布）、空心玻璃珠、玻璃螺旋管、玻璃筒、石英玻璃管（片）、普通（导电）玻璃片、有机玻璃等。张新英等以空心玻璃微球为载体，用溶胶－凝胶法制备负载型复合光催化剂，所得催化剂可以漂浮在水面上，便于回收和重新利用。有人认为可以采用：物料研磨→筛分→配料→混合→加水→混合→挤压成型→干燥→烧成，这一路线制备多孔催化剂载体。

>陶瓷

陶瓷也是一种多孔性物质，对TiO₂颗粒具有良好的附着性，耐酸碱性和耐高温性较好，也可用作催化剂载体。若在日常使用的陶瓷上负载TiO₂，可以制成具有良好自洁功能的陶瓷，起到净化环境的作用。贺飞等采用溶胶－凝胶法，在自制的陶瓷釉体表面制得粒径大小为40～100nm的TiO₂晶粒。它紧密结合，形成透明均一无“彩虹效应”的TiO₂光催化薄膜型自洁功能陶瓷，具有超级亲水性和去污功能。

>有机分子

由于TiO₂在阳光下能光催化氧化降解有机物，所以一般不用有机材料做载体。而某些高分子聚合物，如饱和的碳链聚合物或氟聚合物，有较强的抗氧化能力，所以也可以用于负载型TiO2的研究。但由于·OH，·O的强氧化性，这些高分子聚合物载体只能在短期内使用。用于负载TiO₂的高分子聚合物载体有：聚乙烯吡咯烷酮、聚乙烯、聚丙烯、ABS，NAfiON薄膜等。刘平等研究认为，TiO₂粒子的形成与长大均限制在NAfiON的微小孔笼中，粒子形成过程所需的物质传递也仅能通过小通道进行；在该实验的合成条件下，TiO₂晶体大小仅取决于NAfiON孔笼直径。

此外，在载体选择时，必须对效率、催化活性、催化剂负载的牢固性、使用寿命、价格等作综合考虑。
